Metalografik Kesme Makineleri: Türleri, Seçimi ve Kılavuzu

Nedir Metalografik Kesme Makinası ?

Metalografik kesme makinesi (ayrıca metalografik kesme makinesi, metalografik kesme makinesi veya metalografik kesici olarak da adlveırılır) mikroskobik incelemeye hazırlık amacıyla metal, seramik, kompozit veya mineral numunelerini kesmek için kullanılan hassas bir alettir. Metalografik kesme ekipmanını genel metal işleme testerelerinden ayıran tanımlayıcı gereklilik: Kesilen yüzeyde ve bitişiğindeki numunenin mikro yapısında minimum hasar : ısıdan etkilenen bölge yok, mekanik deformasyon yok, yumuşak fazlarda lekelenme yok ve kırılgan fazlarda çatlama yok.

Metalografik numune hazırlama kesit alma ile başlar. Bundan sonra yapılacak her şey (montaj, taşlama, cilalama, dağlama ve mikroskobik inceleme) tamamen ilk kesimin kalitesine bağlıdır. Aşırı ısı veya basınçla üretilen bir kesit, mikroskop altında gerçek malzeme kusurlarından ayırt edilemeyen kusurlar ortaya çıkararak analizi geçersiz kılar. Bu nedenle, her malzeme sınıfı için doğru metalografik kesme ekipmanının seçilmesi ve çalıştırılması, laboratuvar numunesi hazırlamanın temel becerisidir.

Metalografik kesici pazarı iki ana alet türüne ayrılır: aşındırıcı kesme makineleri and hassas düşük hızlı testereler — her biri farklı malzeme kategorileri ve kalite gereksinimleri için optimize edilmiştir. Her tipin yeteneklerinin ve sınırlamalarının anlaşılması, metal numunesi hazırlama ekipmanı belirleyen herhangi bir laboratuvar için çok önemlidir.

Metalografik Bölümleme Ekipmanı Türleri

Metalografik Aşındırıcı Kesici (Kesme Makinası)

Metalografik kesme testeresi, metalurjik kesme ekipmanı veya numune hazırlama kesme testeresi olarak da bilinen metalografik aşındırıcı kesici, numuneleri testereyle kesmek yerine taşlayarak kesmek için ince, dönen bir aşındırıcı tekerlek kullanır. Çark, kesme düzlemi boyunca aşındırma yoluyla malzemeyi kaldıran bağlı bir aşındırıcı disktir (demir içeren malzemeler için alüminyum oksit, demir içermeyen malzemeler ve seramikler için silisyum karbür). Tekerlek çapları tipik olarak 150 mm ila 400 mm arasında değişir ve makine boyutuna ve malzemesine bağlı olarak iş mili hızları 2.000 ila 5.000 RPM arasında değişir.

Aşındırıcı kesme makinesinin çalışmasında kritik değişken kesme arayüzünde ısı üretimi . Aşındırıcı kesme işlemi doğal olarak sürtünme ısısı üretir; kontrol edilmediği takdirde bu ısı, numune sıcaklığını faz dönüşümü veya tavlama eşiklerinin üzerine çıkarır; kesimin analiz için ortaya çıkarması amaçlanan mikro yapıyı değiştirir. Modern metalografik kesme makineleri bu sorunu şu şekilde çözer: taşkın soğutma sistemleri yoğun alaşımlı çeliklerde uzun kesimlerde bile numune sıcaklığını 50–60°C'nin altında tutarak, kesme sıvısını doğrudan kesme boyunca tekerlek numunesi arayüzüne ileten bu sistem.

Metalografik aşındırıcı kesiciler ayrıca besleme mekanizmalarına göre bölünür:

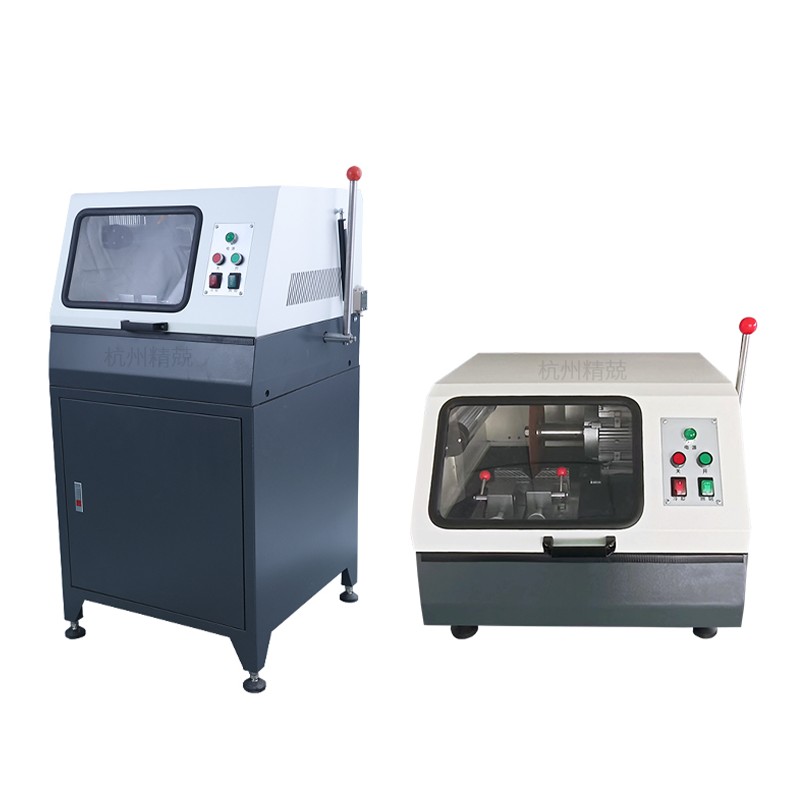

• Manuel kesme makineleri: Operatör besleme kuvvetini döner bir kol aracılığıyla elle uygular. Yumuşak ila orta sertlikte malzemeler ve orta düzeyde verim için uygundur. Daha düşük sermaye maliyeti, ancak besleme kuvvetinin tutarlılığı operatörün becerisine bağlıdır.
• Otomatik kesme makineleri: İlerleme kuvveti, programlanabilir ilerleme hızı ve kuvvet parametrelerine sahip motorlu bir aktüatör (elektromekanik veya pnömatik) tarafından uygulanır. Otomatik kesme makineleri daha tutarlı kesim kalitesi sunar, toplu kesme için gözetimsiz çalışmayı mümkün kılar ve tutarsız beslemenin tekerlek yüklemesine veya numunenin kırılmasına neden olacağı sert, kırılgan veya yüksek değerli numuneler için gereklidir.

Metalografik Düşük Hızlı Testere (Hassas Dilimleme Makinası)

Hassas numuneler için hassas kesme makinesi, metalografik kesme testeresi veya metalografik numune hazırlama makinesi olarak da adlandırılan metalografik düşük hızlı testere, aşındırıcı bir tekerlek yerine elmaslı bir kesme bıçağı kullanarak çok daha düşük tekerlek hızlarında (100-500 RPM) çalışır. Yavaş kesme hızı ve elmas bıçağın son derece ince çentiğinin birleşimi ( Aşındırıcı diskler için 0,1–0,5 mm ve 0,5–1,5 mm ) ihmal edilebilir düzeyde ısı üretir ve numunede neredeyse hiç mekanik deformasyon oluşturmaz.

Düşük hızlı testere, elektrikli aktüatörler yerine ölü ağırlık veya yay yüklü bir besleme mekanizması yoluyla yük uygular ve en kırılgan mikro yapısal özellikleri bile koruyan çok hafif, kontrollü kuvvetlere izin verir. Bu, onu aşağıdakiler için tercih edilen araç haline getirir:

• Elektronik bileşenler ve devre kartları — ince lehim bağlantıları, metallerarası katmanlar ve bakır izleri, kesitlerin lekelenmeden veya çatlamadan incelenmesi için hasarsız kesit alınmasını gerektirir
• Kırılgan ve gözenekli malzemeler — aşındırıcı kesit kuvvetleri altında kırılabilecek seramikler, termal sprey kaplamalar, sinterlenmiş karbürler ve jeolojik numuneler
• Biyolojik ve mineralojik örnekler — kemik, diş minesi, petrografiye yönelik mineral kesitleri ve benzeri heterojen malzemeler
• TEM numunesi hazırlama için ince kesitler — Başlangıç kesiminin mümkün olan en az yüzey altı hasar tabakası ile hedef bölgeye mümkün olduğu kadar yakın yapılması gerektiği yer
• Yumuşak metaller ve kaplamalar — Aşındırıcı disk koşulları altında yıkıcı bir şekilde bulaşan altın, indiyum, kalay ve yumuşak lehim alaşımları

Bu hassasiyetin karşılığı verimliliktir: Düşük hızlı bir testerenin, aşındırıcı bir kesicinin iki dakikadan kısa sürede bitireceği kesimi tamamlaması 15-60 dakika gerektirebilir. Yüksek değerli veya yeri doldurulamaz numuneler için bu zaman maliyeti tamamen haklıdır; Üretim kalite kontrolünde rutin çelik çubukların kesilmesi için bu geçerli değildir.

Kesme Taşları ve Bıçaklar: Metalografik Kesme Ekipmanlarının Kalbi

Metalografik kesit almada tekerlek ve bıçak seçimi en kritik sarf malzemesi kararıdır. Kesilen malzemeye uygun olmayan bir disk aşırı ısıya, hızlı disk aşınmasına ve makine kalitesinden bağımsız olarak kötü kesim kalitesine neden olur. Malzemeye uygun doğru taş, kabul edilebilir taş ömrüne ve kesme hızına sahip, temiz, serin ve kalıntılardan arındırılmış bir bölüm oluşturur.

Aşındırıcı Kesme Taşları

Aşındırıcı kesme taşları aşındırıcı tipine, bağ sertliğine ve yapısına (gözeneklilik) göre belirlenir. Genel seçim kuralları şunlardır:

• Alüminyum oksit (Al₂O₃) tekerlekler — demirli malzemeler için: karbon çelikleri, alaşımlı çelikler, paslanmaz çelikler, takım çelikleri ve dökme demirler. Alüminyum oksit demirden daha serttir ve bu malzemelerde aşırı taş aşınması olmadan verimli kesim sağlar.
• Silisyum karbür (SiC) tekerlekler — demir dışı malzemeler (alüminyum, bakır, pirinç, bronz, titanyum, magnezyum alaşımları), seramikler ve refrakter malzemeler için. Silisyum karbür daha keskindir ve daha yumuşak, termal açıdan daha hassas demir dışı alaşımlarda daha az ısı üretimiyle kesilir.
• Bağ sertliği: Yumuşak bağlı tekerlekler (çoğu sistemde derece tanımı B veya C) aşağıdakiler için kullanılır: sert malzemeler — bağ, aşınmış aşındırıcı tanecikleri hızlı bir şekilde serbest bırakır, yeni kesici kenarları açığa çıkarır ve diskin parlamasını önler. Sert bağlı tekerlekler (E-H sınıfı) aşağıdakiler için kullanılır: yumuşak malzemeler — daha güçlü bağ, aşındırıcı taneleri daha uzun süre tutar ve tekerleğin düşük dirençli malzemelerde çok hızlı aşınmasını önler.
• Güçlendirilmiş ve takviyesiz: Laboratuvar metalografik kesme taşları, kesme makinelerinin yüksek dönme hızlarında güvenlik sağlamak amacıyla cam elyafla güçlendirilmiştir. Güçlendirilmemiş tekerlekler asla motorlu kesme ekipmanlarında kullanılmamalıdır.

Düşük Hızlı Testereler için Elmas Wafering Bıçakları

Hassas kesme makinelerine yönelik elmas levha bıçakları, elmas konsantrasyonu, bağ tipi (metal bağ, reçine bağ) ve bıçak kalınlığına göre belirlenir. Daha yüksek elmas konsantrasyonu daha yüksek maliyetle daha uzun bıçak ömrü sağlar; reçine bağ bıçakları daha agresif ve daha hızlı kesiyorlar; metal bağ bıçakları daha dayanıklıdır ve semente karbürler ve gelişmiş seramikler gibi sert, yoğun malzemelere daha uygundur. Bıçak kalınlığı seçimi, çentik genişliğini ve malzeme kaybını yönetir; yüksek değerli numuneler için veya hassas özellik konumu gerektiğinde, daha ince bıçaklar her kesimde kaldırılan malzemeyi en aza indirir.

Metalografik Kesme Makinalarını Seçerken Temel Özellikler

Metal numunesi hazırlama ekipmanının belirlenmesi, makinenin performans parametrelerinin numune boyutlarına, malzeme türlerine, üretim gereksinimlerine ve laboratuvarın kalite standartlarına uygun hale getirilmesini gerektirir. Aşağıdaki parametreler en önemli değerlendirme kriterleridir:

Maksimum Numune Boyutu ve Sıkıştırma Kapasitesi

Numune mengenesi veya sıkıştırma sistemi, kesme için güvenli bir şekilde tutulabilecek maksimum kesiti tanımlar. Laboratuvar metalografik aşındırıcı kesiciler tipik olarak birkaç milimetreden 60–80 mm çap tezgah üstü modeller için ve 150 mm veya daha büyük zeminde duran üretim ölçekli kesme ekipmanı için. Kenetleme sistemi, kesme sırasında herhangi bir harekete izin vermeden numuneyi sıkı bir şekilde tutmalıdır; disk temas halindeyken numunenin herhangi bir yanal hareketi, kavisli bir kesim yüzeyi oluşturur ve aşındırıcı diski feci şekilde kırabilir.

Tekerlek veya Bıçak Hızı ve Değişken Hız Kontrolü

Aşındırıcı kesme makineleri genellikle standart tekerlek çapları için 2.800-3.500 RPM aralığında sabit iş mili hızlarında çalışır. Değişken hız kontrolü, çeşitli malzeme türlerini kesen laboratuvarlar için avantajlıdır; daha düşük hızlar, termal açıdan hassas demir dışı alaşımlarda ısı oluşumunu azaltırken, büyük çaplı çelik bölümlerin verimli bir şekilde kesilmesi için maksimum hız gerekebilir. Sürekli değişken hıza (tipik olarak 1-500 RPM) sahip düşük hızlı testereler, kesim parametrelerinin her malzeme ve bıçak spesifikasyonuna uyarlanması için maksimum esneklik sağlar.

İlerleme Gücü Kontrolü ve Otomasyonu

Otomatik metalografik kesme makineleri, kullanıcı tarafından programlanabilen kuvvet ve ilerleme hızı ayarlarıyla, servo motor veya pnömatik aktüatör sistemleri aracılığıyla besleme kuvvetini kontrol eder. Kuvvet kontrollü ilerleme — makinenin malzeme direncinden bağımsız olarak sabit temas kuvvetini koruduğu durumlarda — yerel malzeme sertliğine otomatik olarak uyum sağladığı ve sert aşamalarda tekerleğin aşırı yüklenmesini önlediği için heterojen numuneler (örneğin, birden fazla malzeme bölgesinden geçen kompozitler veya kaynak numuneleri) için hız kontrollü beslemeden üstündür. En iyi otomatik metalürjik numune hazırlama makineleri, kesme döngüsü boyunca tekerlek aşınmasını ve numune hasarını en aza indirmek için programlanabilir kuvvet profillerini yumuşak başlangıç ​​ve kesme sonu algılamayla birleştirir.

Soğutma Sistemi Tasarımı

Soğutucu dağıtımı, aşındırıcı kesme sırasında doğrudan numune sıcaklığını belirler. Metalografik kesme ekipmanındaki etkili soğutma sistemleri, Dakikada 3–10 litre kesme arayüzünde tekerleğin her iki yanında bulunan nozüller yoluyla kesme sıvısının iletilmesi, tüm kesim bölgesinin kesim boyunca su ile doldurulması sağlanır. Çökeltme tanklı ve filtrelemeli devridaimli soğutma sistemleri, soğutma sıvısının ömrünü uzatır ve kesme bölgesinde talaş birikmesini önler. Numunelerin soğutma sıvısı kontaminasyonundan endişe duyan laboratuvarlar için (sonraki kimyasal analizler için önemlidir), temiz su soğutma sistemleri veya özel olarak formüle edilmiş düşük ısılı tekerleklerle kuru kesit alma alternatiflerdir.

Titreşim ve Sertlik

Tezgahın sertliği (şasenin, iş milinin ve bağlama sisteminin kesme kuvvetleri altında sapmaya karşı direnci) kesim yüzeyinin düzlüğünü ve paralelliğini doğrudan etkiler. Kesme sırasındaki titreşim, kesme yüzeyinde dalgalılığa neden olur ve bu dalgalanmanın ek taşlama adımları ile giderilmesi gerekir, bu da numune malzemesinin ve hazırlık süresinin boşa harcanmasına neden olur. Dökme demir veya kaynaklı çelik makine çerçeveleri, tanımlanmış salgı toleranslarına sahip hassas mil yatakları ve titreşim önleyici taban montajları, yüksek kaliteli metalografik kesme ekipmanını karakterize eder. Yayınlanan iş mili salgı özellikleri ≤0,01 mm TIR Hassas aletleri üretim sınıfı kesme makinelerinden ayırın.

Metalografik Numune Kesme İçin En İyi Uygulamalar: Yaygın Hatalardan Kaçınma

Doğru makine ve tekerlek seçimiyle bile kötü çalışma uygulamaları, metalografik analizleri tehlikeye atan kusurların ortaya çıkmasına neden olur. Aşağıdaki uygulamalar metalurjik numune hazırlamada birikmiş laboratuvar deneyimini yansıtmaktadır:

• Asla aşındırıcı disklerle kuru kesme işlemi yapmayın. Tek bir kuru kesim (kısa bir kesim bile olsa), çelikte yüzey sıcaklıklarını 200°C'nin üzerine çıkarabilir, martensitik yapıların temperlenmesine neden olabilir ve optik mikroskop altında tespit edilebilen beyaz bir aşındırma katmanı oluşturabilir. Kesime başlamadan önce daima soğutma sıvısı akışını doğrulayın.
• Kırılgan veya gözenekli örnekleri kesmeden önce monte edin. Kesme sırasında gözeneklerin çıkmasını ve çökmesini önlemek için termal sprey kaplamalar, köpük malzemeleri ve gözenekli sinterlenmiş kompaktlar, kesitten önce vakumla epoksi reçine ile emprenye edilmelidir. Reçine, sonraki tüm hazırlık adımları boyunca mikro yapıyı destekler.
• İlgilendiğiniz özelliklerden yeterli mesafe bırakın. Kesilen yüzün kendisi, en iyi kesme uygulamasıyla bile bir dereceye kadar hasar içerir. Kritik bir özellikten (kaynak füzyon hattı, kaplama arayüzü, çatlak ucu) en az 1-2 mm uzakta kesit alın ve özellik inceleme için açığa çıkmadan önce taşlama yoluyla hasar tabakasını çıkarın.
• Malzemeye uygun ilerleme kuvvetini kullanın. Aşındırıcı kesme işleminde (özellikle sert, kırılgan malzemelerde) aşırı ilerleme kuvveti, taş sapmasına, kavisli kesimlere ve termal ani artışlara neden olur. Sabit kesme ilerlemesi sağlayan minimum kuvvetle başlayın ve yalnızca diskin parlaması (kesme etkisi kaybı) gözlemlendiğinde artırın.
• Aşındırıcı diskleri düzenli olarak giydirin. Camlı veya yüklü bir aşındırıcı disk yavaş keser, aşırı ısı üretir ve artan besleme kuvveti altında kırılabilir. Kesme verimliliğinin azaldığının ilk belirtilerinde çarkı tek noktalı elmas düzelticiyle veya düzeltme çubuğuyla bileyin.
• Her numune için kesit parametrelerini kaydedin. Arıza analizi ve araştırma bağlamlarında, her numune için makine tipinin, tekerlek spesifikasyonunun, soğutma sıvısının tipinin, ilerleme kuvvetinin ve kesme süresinin belgelenmesi, raporlama aşamasında herhangi bir kesit artefaktının tanımlanmasına ve gerçek malzeme kusurlarından ayırt edilmesine olanak tanıyan bir denetim izi oluşturur.

Bağlamda Metalografik Kesme Ekipmanı: Tam Numune Hazırlama İş Akışı

Metalografik kesit ekipmanı, tanımlanmış bir hazırlık sırasının ilk adımıdır. Bölümlemenin daha geniş iş akışında nereye uyduğunu anlamak, kesim kalitesinin neden nihai analitik sonuçlar üzerinde bu kadar orantısız bir etkiye sahip olduğunu açıklığa kavuşturur.

1. Bölümleme - metalografik kesme makinesi veya düşük hızlı testere başlangıç kesitini üretir. Kesim kalitesi, hasarsız bir yüzeye ulaşmak için sonraki taşlamada ne kadar malzemenin çıkarılması gerektiğini belirler.
2. Montaj — kesit, sonraki adımlar için standartlaştırılmış, işlenebilir bir disk oluşturmak ve cilalama sırasında numune kenarlarını ve kırılgan özellikleri desteklemek için ısıyla sertleşen veya soğukta sertleşen reçine (epoksi, fenolik, akrilik) ile kapsüllenir.
3. Taşlama - Tane büyüklüğü azalan taşlama kağıtlarından (SiC veya elmas bağlı) art arda geçişler, hasar katmanını kesitten çıkarır ve düz, düzlemsel bir yüzey oluşturur. Gereken taşlama derinliği, kesme hasarının ciddiyeti ile doğru orantılıdır; yüksek kaliteli kesme, kötü kontrol edilen kesmeye kıyasla taşlama süresini %30-50 oranında azaltır.
4. Parlatma — Kumaş bindirmeleri üzerindeki elmas süspansiyonu veya kolloidal silika cilalama, deformasyonsuz bir ayna yüzeyi oluşturmak için kalan taşlama çiziklerini giderir. Parlatılmış metalografik numunelerdeki son yüzey pürüzlülüğü tipik olarak Ra <0,01 µm'dir.
5. Gravür — kimyasal veya elektrolitik aşındırma, farklı fazlara ve yönelimlere seçici olarak saldırarak tane sınırlarını, faz sınırlarını ve mikroyapısal özellikleri ortaya çıkarır. Karbon ve düşük alaşımlı çelikler için en yaygın kullanılan asitleyici %2-4 Nital'dir (etanolde nitrik asit); östenitik paslanmaz çelikler Kalling reaktifini veya oksalik asitte elektrolitik dağlamayı kullanır.
6. Sınav — malzemenin mikro yapısını, faz bileşimini, tane boyutunu, içerme içeriğini, kaplama kalınlığını ve kusur morfolojisini karakterize etmek için hazırlanan yüzey üzerinde optik mikroskopi, taramalı elektron mikroskobu (SEM), elektron geri saçılım kırınımı (EBSD), enerji dağılımlı X-ışını spektroskopisi (EDS) ve sertlik testleri gerçekleştirilir.

Yüksek kaliteli metalografik kesme ekipmanına ve doğru tekerlek seçimine yapılan yatırım, sonraki her hazırlık adımında birleştirme getirilerini öder; öğütme süresini azaltır, numune geometrisini korur, kırılgan özellikleri korur ve mikroskop altında gözlemlenen mikro yapının bir hazırlama ürünü değil, gerçek malzeme mikro yapısı olmasını sağlar.
