Metalografik Ön İşleme Ekipmanı ve Sarf Malzemeleri Tam Kılavuz

Doğru Metalografik Analizin Temeli: Numune Hazırlama

Metalografik ön işleme ekipmanı ve sarf malzemeleri, malzeme karakterizasyonu iş akışlarının kritik ilk aşamasını oluşturur. Bir numune mikroskoba ulaşmadan önce (optik, taramalı elektron veya elektron geri saçılımı kırınımı olsun), yüzeyinin kesit, montaj veya aşınmadan kaynaklanan artifaktlar yaratmadan gerçek mikroyapısal özellikleri ortaya çıkaracak bir standarda göre hazırlanması gerekir. Kötü hazırlanmış bir numune görüntüleme aşamasında düzeltilemez ; Hazırlık sırasında oluşturulan deformasyon katmanları, kabartma, lekelenme ve dışarı çekilme boşlukları kalıcıdır ve yanıltıcı analitik sonuçlar üretecektir.

Ön işleme sırası belirli bir ilerlemeyi takip eder: kesit alma → montaj → düzlemsel taşlama → kaba cilalama → ince cilalama → son cilalama → dağlama. Her aşama, ekipman kapasitesi ve sarf malzemesi seçiminin doğru kombinasyonuna bağlıdır. Sarf malzemelerinin (metalografik mozaik tozu, parlatma bezleri, alümina sıvısı, elmas süspansiyonu ve silikon dioksit koloidal çözeltileri) her biri bu sıra içerisinde belirli bir işleve hizmet eder ve birbirlerinin yerine kullanılamaz.

Metalografik Ön İşleme Ekipmanları : Temel Araçlar

Eksiksiz bir metalografik hazırlık laboratuvarı, her biri numune işlemenin belirli bir aşaması için tasarlanmış bir dizi cihaz gerektirir. Ekipman seçiminde numune malzemesi sertliği, üretim gereksinimleri ve sonraki analitik tekniklerin talep ettiği yüzey bitirme spesifikasyonu dikkate alınmalıdır.

Seksiyonlama ve Kesme Ekipmanları

Aşındırıcı kesme makineleri ve hassas elmas tel testereler, metalografi laboratuvarlarında kullanılan iki temel kesme teknolojisidir. Aşındırıcı kesme makineleri Termal hasar bölgelerini en aza indirmek için sürekli soğutma sıvısı akışıyla 2.800-3.500 RPM'de dönen reçine bağlı veya kauçuk bağlı kesme diskleri kullanın. Demir alaşımları için alüminyum oksit jantlar standarttır; demir dışı ve seramik malzemeler için silisyum karbür çarklar tercih edilir. Numune mengeneleri ve ilerleme hızı kontrolü ile donatılmış hassas kesme makineleri, kesitlerin neden olduğu deformasyon katmanlarını elde eder. 50 µm'den az elle çalıştırılan açılı taşlamalarda 200–500 µm'ye kıyasla sertleştirilmiş çeliklerde. Elmas tel testereler önemli ölçüde daha düşük kesme kuvvetlerinde çalışır ve mekanik hasarın en aza indirilmesinin çok önemli olduğu kırılgan seramikler, yarı iletken malzemeler ve arkeolojik örnekler için doğru seçimdir.

Montaj Presleri

Sıcak sıkıştırmalı montaj presleri, kesitli numuneleri kontrollü sıcaklık ve basınç altında termoset veya termoplastik reçine içinde kapsüller. Fenolik ve epoksi montaj bileşikleri için standart çalışma parametreleri şunlardır: 250–300 barda 150–180°C 4-8 dakika tutulur ve ardından su soğutmalı basınç tahliye döngüsü yapılır. Modern otomatik montaj presleri, operatör müdahalesi olmadan tüm döngüyü gerçekleştirir ve tutarlı montaj geometrisi sağlar; bu, sabit yükseklik toleranslarına sahip numune tutucuları kullanan otomatik cilalama sistemleri için kritik öneme sahiptir. Montaj presi silindir çapı (25 mm, 30 mm, 40 mm ve 50 mm standarttır) montaj boyutunu belirler ve laboratuvardaki parlatma sisteminin numune tutucu çapıyla eşleşmelidir.

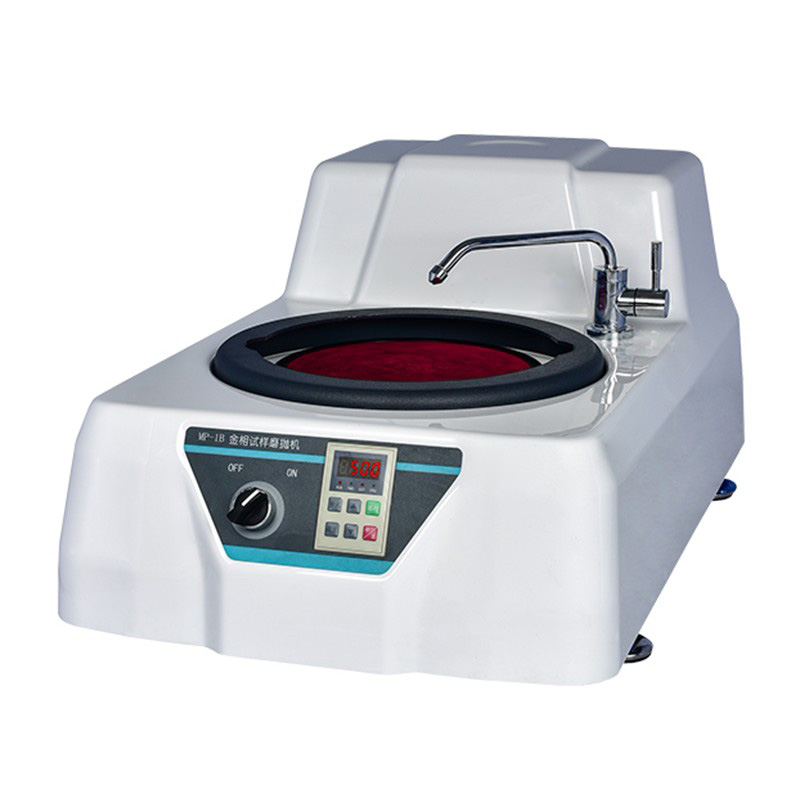

Taşlama ve Parlatma Sistemleri

Otomatik taşlama ve cilalama makineleri, metalografi laboratuvarındaki en yüksek etkili ekipman yatırımıdır. Yarı otomatik ve tam otomatik sistemler, programlanabilir bastırma kuvveti uygulayan ters yönde dönen numune kafasına sahip döner bir plaka kullanır (tipik olarak Numune başına 10–50 N ), dönüş hızı (50–300 RPM) ve her sarf malzemesi adımı için işlem süresi. Otomatik sistemlerin tekrarlanabilirliği, manuel cilalama iş akışlarında preparasyondan kaynaklanan hataların en yaygın iki kaynağı olan yüzey kalitesi ve kenar tutuşunda operatörden operatöre değişkenliği ortadan kaldırır. Merkezi kuvvet sistemleri, numune tutucu düzeneğinin tamamına kuvvet uygular; Bireysel kuvvet sistemleri, her numuneye bağımsız olarak kontrollü kuvvet uygular; bu, farklı sertlikteki numunelerin aynı tutucuda işlenmesi sırasında gereklidir.

Metalografik Mozaik Tozu: Montaj Bileşiği Seçimi ve Performansı

Montaj reçinesi veya gömme bileşiği olarak da adlandırılan metalografik mozaik tozu, numuneyi uygun bir geometride tutmanın ötesinde birçok işleve hizmet eder. Montaj malzemesi, yuvarlamayı önlemek için taşlama ve cilalama sırasında numunenin kenarını desteklemeli, sonraki hazırlama adımlarında kullanılan solventlere ve dağlayıcılara direnmeli ve diferansiyel kabartma cilalamayı önlemek için numuneyle yeterli sertlik kontrastı sağlamalıdır.

Başlıca montaj bileşiği türleri ve bunların seçim kriterleri şunlardır:

• Fenolik (Bakalit) tozu — Kenar tutmanın kritik olmadığı demirli alaşımlar ve çoğu endüstriyel metal için standart seçim. Yaklaşık 35-45 HV Vickers sertliğine sahip sert, opak bir yüzey elde edecek şekilde kürlenir. Nital ve Keller reaktifi de dahil olmak üzere çoğu aşındırıcıya karşı dayanıklıdır. İşleme sıcaklığı: 150–160°C.
• Diallil ftalat (DAP) tozu — Kaplamalar, sertleştirilmiş katmanlar ve yüzey işlemleri gibi üstün kenar tutuşunun gerekli olduğu durumlarda tercih edilir. DAP montajları fenolikten (50-60 HV) daha serttir ve kürleme sırasında daha düşük büzülme sergileyerek daha iyi numune-montaj arayüz teması sağlar ve kenarların yuvarlanmasına yol açan boşluk oluşumu riskini azaltır.
• Mineral dolgulu epoksi tozu — Maksimum kenar tutma ve kimyasal direnç gerektiren numuneler için kullanılır. Dolgu parçacıkları (tipik olarak alüminyum oksit veya silisyum karbür) montaj sertliğini 60-80 HV'ye yükseltir ve cilalanabilirliği birçok metal numuneninkine yakın bir düzeye çıkararak diferansiyel kabartmayı azaltır.
• İletken montaj tozu — Püskürtme kaplamaya ihtiyaç duymadan SEM ve EBSD analizi için elektriksel olarak iletken montajlar üreten grafit dolgulu veya bakır dolgulu fenolik bileşikler. İletkenlik değerleri 10⁻² ila 10⁻¹ S/cm bakır dolgulu formülasyonlarla elde edilebilir.

Isıya duyarlı numuneler (lehimler, polimerler ve düşük erime noktalı alaşımlar) için soğukta sertleşen epoksi veya akrilik sistemler, sıcak sıkıştırmayla montajın tamamen yerini alır ve oda sıcaklığında minimum basınç altında 8-24 saat boyunca kürlenir.

Metalografik Parlatma Bezi: Şekerleme, Sertlik ve Uygulama Eşleştirme

Parlatma bezi seçimi, metalografik hazırlıkta en önemli sarf malzeme kararlarından biridir çünkü bez, her parlatma adımında kullanılan aşındırıcı süspansiyonun kesme geometrisini kontrol eder. Kumaş malzemesi, hav yüksekliği ve sertlik, aşındırıcı parçacıkların nasıl tutulduğunu ve numune yüzeyi boyunca ne kadar serbestçe hareket ettiklerini belirler; bu da malzeme kaldırma oranını, çizik derinliğini ve kabartma oluşumunu doğrudan etkiler.

Yaygın bir hazırlık hatası, elmas parlatma aşamasında hav yüksekliği fazla olan bir bez kullanılmasıdır. Yüksek havlı bezler, aşındırıcı parçacıkların serbestçe hareket etmesine ve rastgele yönlere uyum sağlamasına olanak tanıyarak, çok yönlü çizilmeye ve farklı sertlikteki fazlar arasında daha fazla rahatlamaya neden olur. Elmas süspansiyonlarla birlikte kullanılan sert, az tüylü bezler daha yönlü, daha sığ çizikler üretir bunlar bir sonraki cilalama adımında verimli bir şekilde çıkarılır.

Parlatma Aşındırıcı Sıvılar: Elmas, Alümina ve Silikon Dioksit Karşılaştırıldı

Metalografik hazırlamada kullanılan üç ana parlatma aşındırıcı sıvı ailesi (elmas süspansiyonu, alümina parlatma sıvısı ve koloidal silikon dioksit) hazırlama sırasında farklı konumlarda bulunur ve hazırlanan malzemeye, gereken yüzey kalitesine ve aşağıdaki analitik tekniğe göre seçilir.

Elmas Parlatma Sıvısı

Elmas parlatma süspansiyonları, kaba ve ara parlatma aşamaları için birincil aşındırıcıdır. Sentetik monokristalin veya polikristalin elmas parçacıkları, su bazlı veya yağ bazlı bir taşıyıcı içinde aşağıdaki konsantrasyonlarda süspanse edilir: 100 mL başına 0,1–2,0 karat . Parçacık boyutu dereceleri 9 µm (kaba) ile 6 µm, 3 µm, 1 µm ve 0,25 µm (ince) arasında değişir ve her adımda bir önceki sınıfın oluşturduğu çizik tabakası kaldırılır. Diamond'ın Mohs ölçeğindeki 10 sertliği, onu 65 HRC'nin üzerindeki sertleştirilmiş çelikler, tungsten karbür ve daha yumuşak aşındırıcılarla cilalanamayan alümina seramikler dahil olmak üzere tüm metalik ve seramik malzemeler üzerinde etkili kılar. Su bazlı elmas süspansiyonlar çoğu parlatma beziyle uyumludur ve otomatik sistemler için standart seçimdir; Yağ bazlı süspansiyonlar, alüminyum alaşımları ve magnezyum gibi reaktif metallerdeki sulu korozyonu azaltır.

Alümina Parlatma Sıvısı

Alümina (Al₂O₃) parlatma süspansiyonları öncelikle demir dışı metallerin, bakır alaşımlarının, alüminyum ve titanyumun orta ve son parlatma işlemlerinde kullanılır. Alfa-alümina (monokristalin, daha sert, daha agresif) ve gama-alümina (polikristalin, daha yumuşak, daha ince yüzey üretir) formlarında, parçacık boyutlarında mevcuttur. 0,05 µm, 0,3 µm ve 1,0 µm . Alümina süspansiyonları tipik olarak orta tüylü yün veya sentetik kumaşlara uygulanır ve alüminyum alaşımlarında Ra < 5 nm yüzey pürüzlülük değerlerine ulaşır. Alüminanın önemli bir sınırlaması, yumuşak metallere (özellikle saf alüminyum ve bakır) gömülme eğilimidir ve mikroskop altında ikinci faz parçacıkları olarak yanlış tanımlanabilecek beyaz kalıntıyı görünür hale getirmesidir. Alümina cilalamanın ardından izopropanolde kapsamlı ultrasonik temizlik, aşındırma veya SEM incelemesine geçmeden önce önemlidir.

Silikon Dioksit (Kolloidal Silika) Parlatma Sıvısı

Yaygın olarak OPS (oksit parlatma süspansiyonu) olarak adlandırılan kolloidal silikon dioksit süspansiyonları, EBSD numunesi hazırlama ve en yüksek yüzey kalitesinin gerekli olduğu malzemeler için standart son parlatma aşındırıcısıdır. Kolloidal silika parçacıkları 0,02–0,06 mikron hafif alkali bir taşıyıcıda (pH 9,5–10,5), deforme olmuş yüzey katmanının hem mekanik aşınmasını hem de kimyasal çözünmesini aynı anda gerçekleştirir. Bu kemomekanik etki, elmas cilalamadan sonra kalan ince amorf deformasyon katmanını ortadan kaldırır; bu katman, optik mikroskopta görünmez ancak EBSD'de zayıf Kikuchi deseni kalitesi üretir. Kolloidal silika özellikle titanyum alaşımları, nikel süper alaşımları, paslanmaz çelikler ve refrakter metaller üzerinde etkilidir. İşlem süreleri Titreşimli cilalayıcıda 15-45 dakika veya kemomekanik bir bezle döner cilalayıcıda 2-5 dakika bekletilmesi tipiktir. Alkalin pH, yüzey lekelenmesini önlemek için dikkatli kullanım ve iyice durulama gerektirir ve kurumuş jelin yeniden yüzeye zarar vermeden çıkarılması zor olduğundan koloidal silika süspansiyonlarının kumaş veya numune yüzeyinde kuruması önlenmelidir.

Bir Hazırlık Sırası Oluşturma: Ekipman ve Sarf Malzemelerinin Malzemeyle Eşleştirilmesi

Etkili metalografik hazırlık, ekipmanın ve sarf malzemelerinin ayrı ayrı seçilmesi yerine entegre bir sıra halinde seçilmesini gerektirir. Aşağıdaki ilkeler malzeme kategorileri genelinde dizi tasarımına rehberlik eder:

• Sert demir alaşımları (çelikler >400 HV) — DAP veya mineral dolgulu toz ile sıcak sıkıştırma montajı → SiC taşlama kağıtları 220/500/1200 grit → sert kumaş üzerinde 9 µm elmas → orta kumaş üzerinde 3 µm elmas → kısa şekerleme kumaş üzerinde 1 µm elmas → EBSD için kemomekanik kumaş üzerinde koloidal silika veya optik mikroskopi için 1 µm'den sonra doğrudan dağlama.
• Alüminyum alaşımları — Soğuk kürlenen epoksi bağlayıcı (basınç ısısından kaynaklanan yaşla sertleşme etkilerini önlemek için) → SiC kağıtları → orta kumaş üzerinde 3 µm elmas → yumuşak kumaş üzerinde 0,3 µm alümina → EBSD için titreşimli parlatıcı üzerinde 0,05 µm koloidal silika. Yumuşak matrisin bulaşmasını önlemek için tüm cilalama aşamalarında aşırı basınçtan kaçının.
• Semente karbürler ve seramikler — Fenolik veya iletken montaj → elmas taşlama diski (70–125 µm) → sert kumaş üzerinde 15 µm elmas → 6 µm elmas → 3 µm elmas → kısa şekerleme kumaş üzerinde 1 µm elmas. Alümina ve kolloidal silika genellikle 1.500 HV'den daha sert malzemeler üzerinde etkisizdir.
• Termal sprey kaplamalar ve çok katmanlı sistemler — Kaplama gözenekliliğini doldurmak ve çekilmeyi önlemek için montajdan önce vakumlu epoksi emprenye → DAP veya mineral dolgulu montaj → kaplama katmanlarının ayrılmasını en aza indirmek için düşük basınçlı taşlama → azaltılmış kuvvetle ince elmas dizisi. Kenar tutma birincil kalite kriteridir; Substrat ve kaplama arasında kabartma oluşumunun aşılması 0,5 mikron kaplama kalınlığı ölçümünü güvenilmez hale getirir.

Her malzeme türü için ekipman modeli, sarf malzemesi markası ve kalitesi, uygulanan kuvvet, merdane hızı ve işlem süresi dahil olmak üzere tüm hazırlık sırasının belgelenmesi, laboratuvarların sonuçları operatörler arasında ve zaman içinde tutarlı bir şekilde yeniden üretmesine olanak tanır; bu, ISO/IEC 17025 akredite malzeme test tesisleri için temel bir gerekliliktir.
